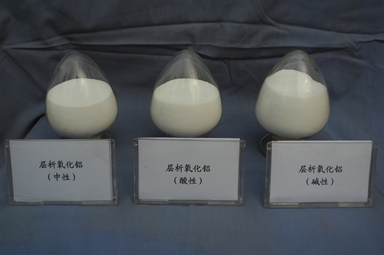

活性氧化鋁是一種具有優異性能的無機物質，不僅能做脫水吸附劑、色譜吸附劑，更重要的是做催化劑載體，并廣泛用于石油化工領域。它涉及到重整、加氫、脫氫、脫水、脫鹵、歧化、異構化等各種反應。所以能如此廣泛地被采用，主要原因是它結構上有多種形態及物化性質上千差萬別。
    催化劑或催化劑載體用的活性氧化鋁，在物性和結構方面都有一定要求。最基本的是比表面積、孔結構、晶體結構等。例如，重整催化劑是將貴重金屬鉑、錸載在γ—Al2O3或η—Al2O3上。氧化鋁的結構對反應活性影響極大，載于其他形態的氧化鋁上，其活性是很低的，如烴類脫氫催化劑，若將Cr—K載在γ—Al2O3或η—Al2O3上，活性較好，而載在其他形態氧化鋁上，活性很差。這說明它不僅起載體作用，而且也起到了活性組分的作用，因此，也稱為活性氧化鋁。α—Al2O3在反應中是惰性物質，只能作載體使用。制備活性氧化鋁的方法不同，得到的產品結構亦不相同，其活性的差異頗大，因此制備中應嚴格掌握每一步驟的條件，不應混入雜質，盡管制備方法和路線很多，但無論哪種路線都必須制成氧化鋁水合物（氫氧化鋁），再經高溫脫水生成氧化鋁。自然界存在的氧化鋁或氫氧化鋁脫水生成的氧化鋁，不能作載體或催化劑使用，這不僅因雜質多，主要是難以得到所要求的結構和催化活性。為此，必須經過重新處理，可見制備氧化鋁水合物是制活性氧化鋁催化劑載體的基礎。

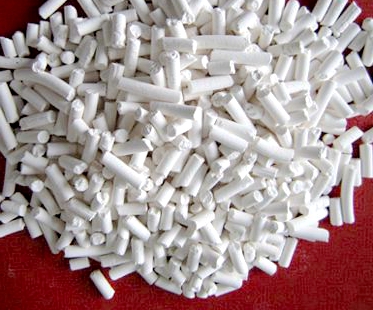

    活性氧化鋁催化劑載體的制備方法，涉及一種活性氧化鋁的制備方法，提供一種制備工序簡單、成本低、對環境友好的具有較強酸性的活性氧化鋁催化劑載體的制備方法。將氯化鋁和檸檬酸混合，攪拌至物料溶化混合得液體混合物，按質量分數，檸檬酸添加量為氯化鋁的5%~20%；將液體混合物添加淀粉攪拌，所得物料干燥、焙燒、研磨、壓片成型。所制活性氧化鋁具有適宜可調節的比表面積和孔分布，通過控制不同焙燒溫度可得到不同晶相的氧化鋁產品。所制氧化鋁具有較強的酸性，負載鎳金屬組分后，表現出較高的芳烴加氫和加氫裂化活性，適合作為芳烴加氫飽各及加氫裂解催化劑的載體。
    活性氧化鋁是最重要的催化劑載體之一,在石油加工催化劑領域應用廣泛。迄今已知氧化鋁有8種晶態,其中γ-Al2O3具有較高的孔容、比表面積和熱穩定性,因此得到廣泛的應用。催化劑載體的重要性質之一是它的孔結構特征,它的孔結構決定催化劑的孔結構。
