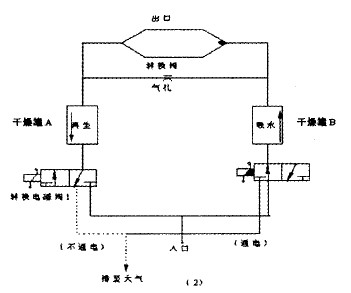

活性氧化鋁吸附器最簡單形式是由兩只填充著活性氧化鋁吸附劑的干燥罐及輔助設備(兩個轉換電磁閥、轉換閥、氣孔等)所組成。其動作過程如圖2所示。

    在圖2中，由氣水分離器出來的壓縮濕空氣，從入口進去，經轉換電磁閥1到干燥罐A，氣體中的水分子被罐A內再生好了的活性氧化鋁吸附而成為干燥的氣體。干燥的氣體從罐A出來經轉換閥由出口送出。與此同時，有少部分干燥氣體通過氣孔而被減壓，進一步增加氣體的干燥度，然后進入干燥罐B，對罐B內已完成吸水工作而處于吸濕飽和狀態的活性氧化鋁進行吹洗再生。從罐B內出來的潮氣經轉換電磁閥2排到大氣中。圖2表示與相反地動作過程。罐內活性氧化鋁的吸水及再生，每隔一定時間轉換一次，如此交替動作下去，不斷地將干燥氣體送至儲存罐。兩只干燥罐的交替動作通過可編程序控制器的控制轉換電磁閥來實現自動控制的。
