以高嶺土為原料合成4A分子篩的優點

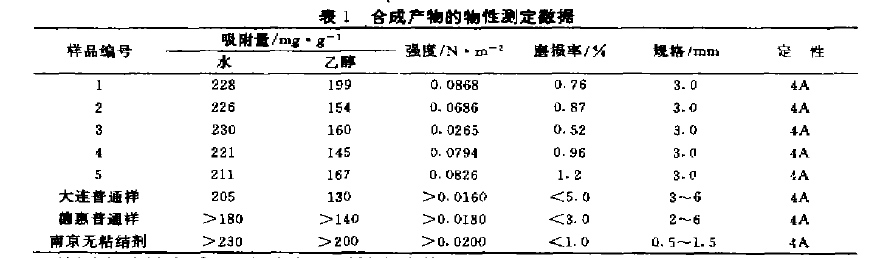

   通過對高嶺土原料和焙燒的高嶺土進行差熱分析表明，高嶺土在544.63℃有吸熱峰，在此處高嶺土受熱失去結晶水，并在結構上發生變化，形成失水高嶺土。在1012.25℃ 放熱峰處，高嶺土的結構完全發生變化，失水高嶺土分解為單體的氧化鋁和氧化硅。因此高嶺土的適宜焙燒條件為500~700℃，t.Oh～2.Oh。合成產物經x射線衍射分析，定性為4A分子篩。為了更進一步對合成產物進行定性，把部分產物的物性測定數據與部分廠家產品的技術指標相比較，結果覓表1。

    從測定結果來看，以高嶺土為原料合成的無粘結劑4A分子篩的吸附容量超過了市售普通分子篩，抗碎強度遠高于普通分子篩的3倍以上，磨損率低于普通分子篩。用這種方法合成的分子篩，由于不舍粘結劑，有效成分高，吸附容量大，并且這種分子篩成型體的結構組織，在反應過程中發生變化，形成牢固的一體，因而其強度得到提高，磨損率小。

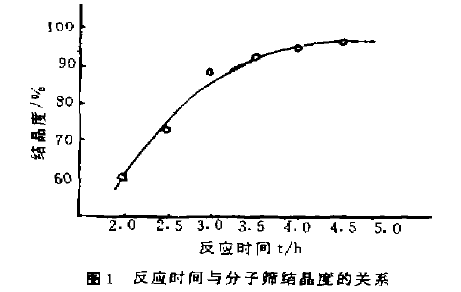

    在同一反應溫度下，反應時間與合成分子篩結晶度之間的關系如圖1所示。

    由圈1中的曲線可以看出，在同一反應溫度下，隨反應時間延長，分子篩的結晶度得到提高，但反應時間超過4.Oh，結晶度提高的幅度不大，充足的反應時間，有助于分子篩晶體的轉化反應徹底。而分子篩的結晶度也同其吸附容量和機械強度有一定的正比關系 因此延長反應時問，有助于提高分子篩的結晶度，從而提高了吸附容量和機械強度。
    以高嶺土為原料。可以合成出高強度、低磨損率、大容量的無粘結劑4A型分子篩。該技術可靠、工藝簡便、投資小。延長反應時間，可提高無粘結劑分子篩的結晶度。
