熟化活性氧化鋁球，再焙燒得到的活性氧化鋁球的X射線衍射分析表明， 產(chǎn)物是以γ-Al2O3為主相的球形活性氧化鋁，有少量x-Al2O3、η-Al2O3。γ-Al2O3d值為：0.276、0.241、0.228、0.198 5、0.140 nm等。

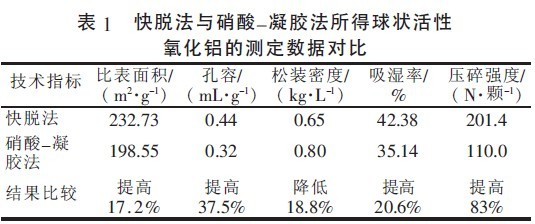

    快脫法生產(chǎn)活性氧化鋁工藝的工業(yè)實(shí)踐證明，快脫法與硝酸-凝膠法相比， 用快脫法制得的活性氧化鋁具有大孔容、低松裝密度、大比表面積、高強(qiáng)度、高吸濕率的特點(diǎn)。工業(yè)生產(chǎn)測定結(jié)果見表1。
