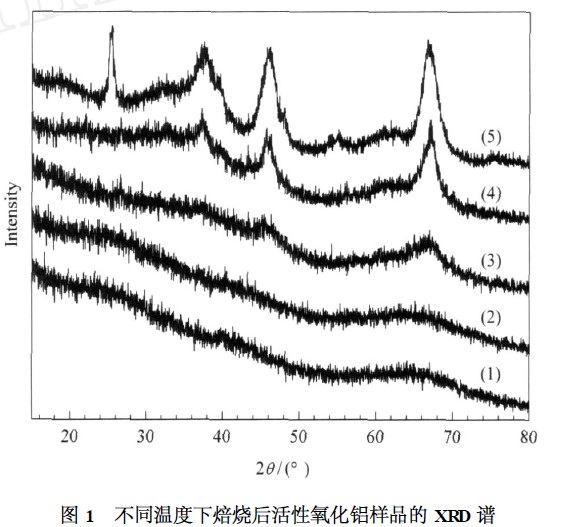

在物料m(AL)：m(CA)∶m(ST)=1∶0.1∶1.5的條件下,考察了焙燒溫度對活性氧化鋁主要性質(zhì)(如物相和孔結構) 的影響,結果示于圖1. 可以看出,焙燒溫度為450 和550℃時,樣品基本為無定形Al2O3 ; 但在650℃下焙燒后, 2θ=2510°, 3715°,4510°和6710°附近開始出現(xiàn)γ2Al2O3的衍射峰; 焙燒溫度為750 ℃時,γ2Al2O3的衍射峰增強,趨于結晶態(tài). 用常規(guī)方法制得的氫氧化鋁或擬薄水鋁石在400～650℃間焙燒時,一般都轉(zhuǎn)化成γ2Al2O3。新制法中不生成擬薄水鋁石,故焙燒過程中首先生成無定形Al2O3 。
